Dear Lazyweb: check out my wiring ideas
Publicado em , por Pedro Couto e Santos
Desde que comprei a casa nova e comecei a pensar nas possibilidades de instalação de uma rede como deve ser que tenho andado a tentar tirar um curso de um assunto de que não percebo muito.
Sei o que é um router, um switch, cabo UTP, tomadas RJ45 e até sei mais ou menos como é que estas coisas se interligam. Mas há ainda mais variáveis e optimizar uma instalação completamente nova numa casa onde ainda não sei a 100% onde vai ficar toda a aparelhagem, não é fácil.
Depois também há o facto de que pretendo pedir instalação de fibra óptica (já vi o PDO dentro do prédio), mas nunca vi uma instalação destas ao vivo e apenas sei o que vi de fotos na net e descrições de quem já tem (obrigado, Nuno).
Tudo isto bem regado com o facto de que o que quero fazer está longe de ser a instalação standard que o empreiteiro tinha previsto.
Então vejamos:
Tenho um armário construído, no centro da casa onde pretendo fazer a instalação de todo o equipamento (e ainda guardar o aspirador, provavelmente :-P

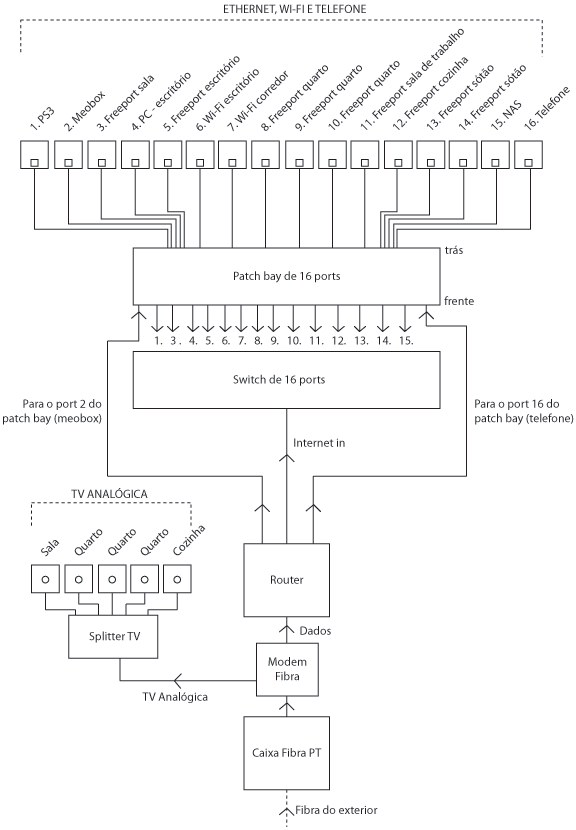

A esse armário deverá chegar toda a cablagem para ser ligada aos diversos equipamentos de gestão e distribuição de sinais; a ideia geral é mais ou menos esta:
- Tomadas RJ45 em todas as divisões, excepto casas de banho (inclui duas, futuras, no sótão)
- Tomadas de TV analógica nos quartos, sala e cozinha
- Terminação do cabo CAT5E ou CAT6 e TV no tal armário
- Ligação do cabo ethernet a um patch bay de 16 portas (são 16 tomadas)
- Ligação da maioria das tomadas do patch bay í s de um switch de 16 portas
- Ligação do cabo TV a um splitter
- Passagem de tubo do armário até í entrada da casa para passagem da fibra
- Ligação da caixa de fibra PT ao router PT e ao splitter TV
- Ligação do router PT ao switch para por internet em todas as tomadas aí ligadas
- Ligação do router PT ao patch bay para alimentar a tomada da meo box e a que for escolhida para telefone (usando apenas os pares centrais do UTP)
- Duas das tomadas ethernet levarão APs wifi (serão instaladas junto ao tecto)
Creio que é tudo. Agradeço a ajuda de quem souber e quiser ajudar porque já foi com muita ajuda de pessoal no Twitter que cheguei ao esquema que agora vos deixo. Isto no fundo não é nada complicado e para o empreiteiro mandar passar mais ou menos um tubo é indiferente – para mim será preciso pagar mais algumas tomadas do que as orçamentadas, mas não é o fim do mundo.
Ideias, sugestões, avisos, cautelas é tudo bem visto; só peço que não sejam megalómanos :-)
Edit: graças a comentários do Nuno no IM, já corrigi o esquema.
